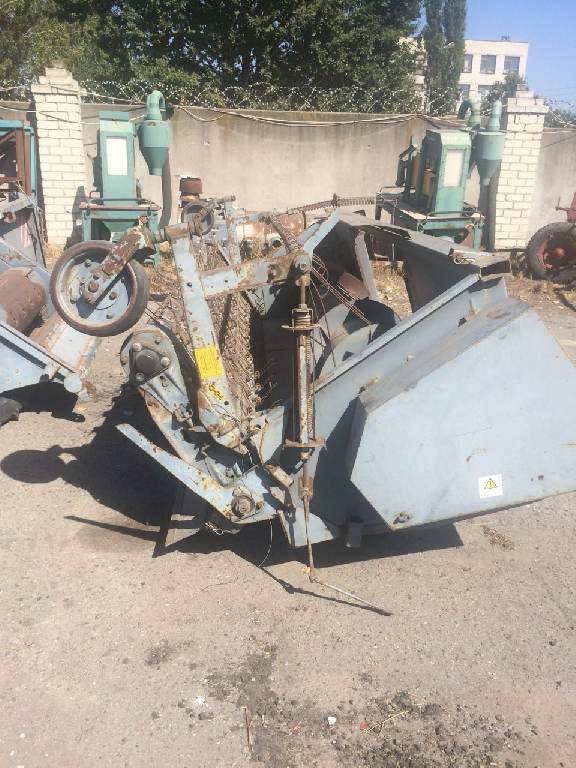

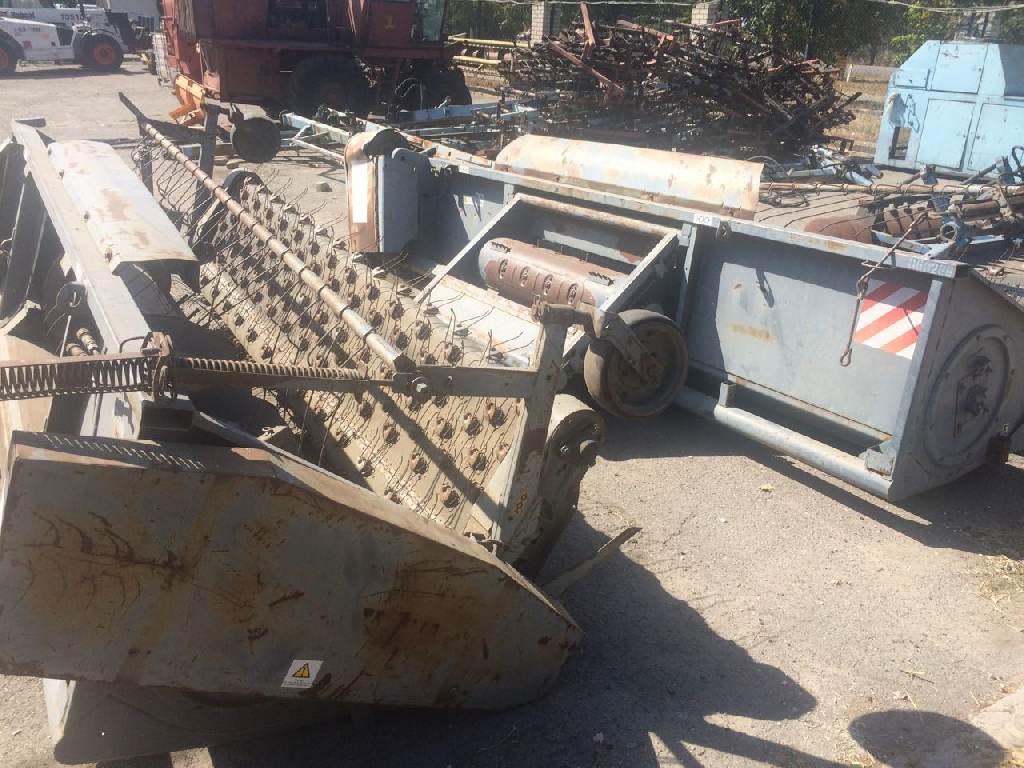

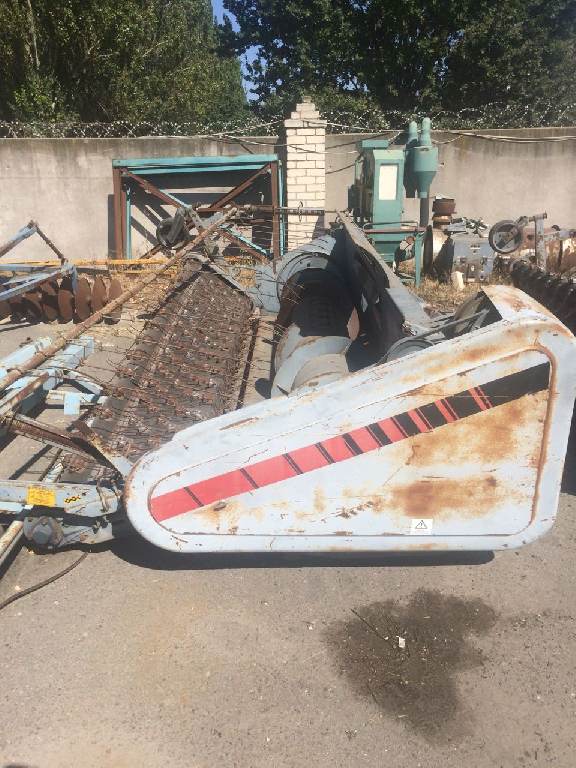

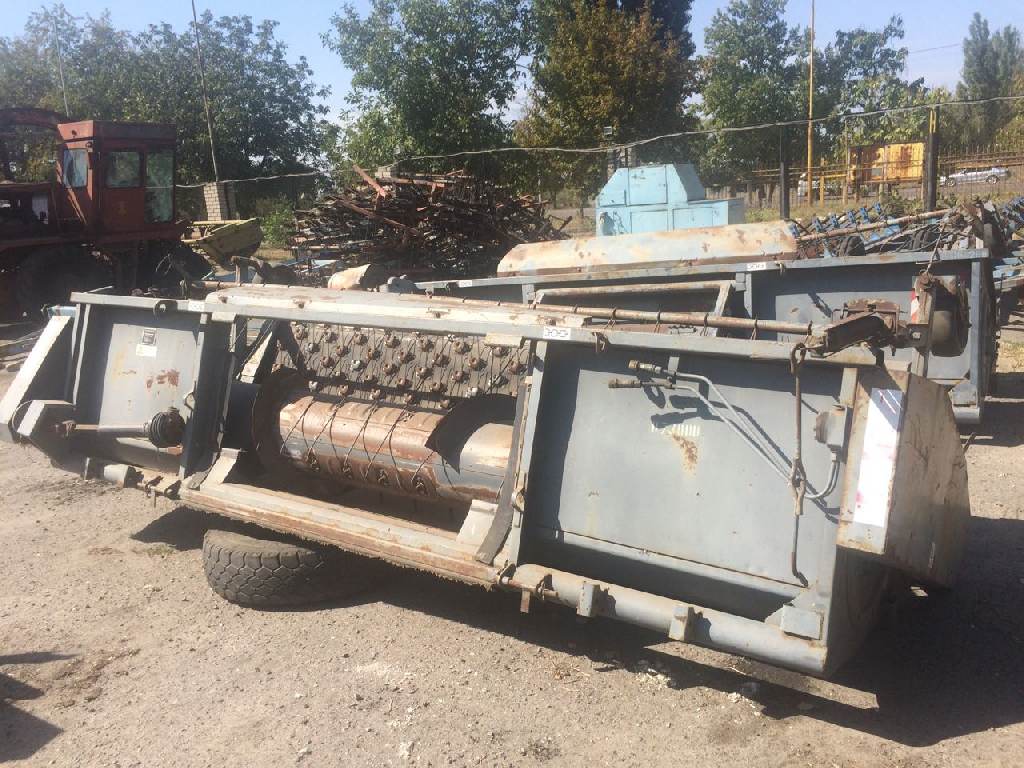

| Название | Подборщик РСМ 081.08.01 Херсон 70000 грн. |
|---|---|
| Категории | Жатки |
| Brand | |
| Model | |
| Год | 0 |
| Цены | 0.00$, (0.00, 0.00) |
| Количество | 0 |
ЦЕНА - 70000грн. Херсон
Платформа-подборщик РСМ-081.08
Платформа-подборщик (рисунок 2.1) состоит из платформы для подборщика А (далее платформы) и подборщика транспортерного Б (далее подборщик).
Привод рабочих органов платформы для подборщика осуществляется от контрпривода наклонной камеры: привод шнека – карданным валом 8 (рисунок 2.1) при помощи цепной передачи на муфту предохранительную шнека 9. Привод транспортера 3 – ременной передачей от гидромотора 6.
Технологический процесс работы протекает следующим образом: комбайн движется вдоль валка так, чтобы последний распологался между колесами посредине ширины подборщика. Пальцы транспортера 3 (рисунок 2.1) поднимают валок, прочесывают стерню, поднимая провалившиеся в нее стебли, подают хлебную массу к шнеку 7. Нормализатор 2 поджимает хлебную массу к транспортеру 3, препятствуя раздуванию ее ветром, и направляет под шнек платформы.
Шнек 7 со спиралями правого и левого направлений перемещает валок к центру каркаса. Пальчиковый механизм шнека захватывает его и подает в наклонную камеру.
