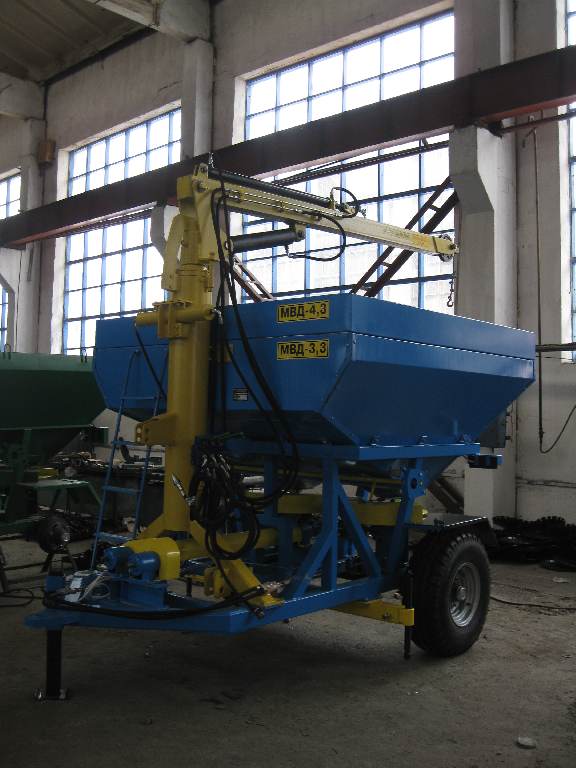

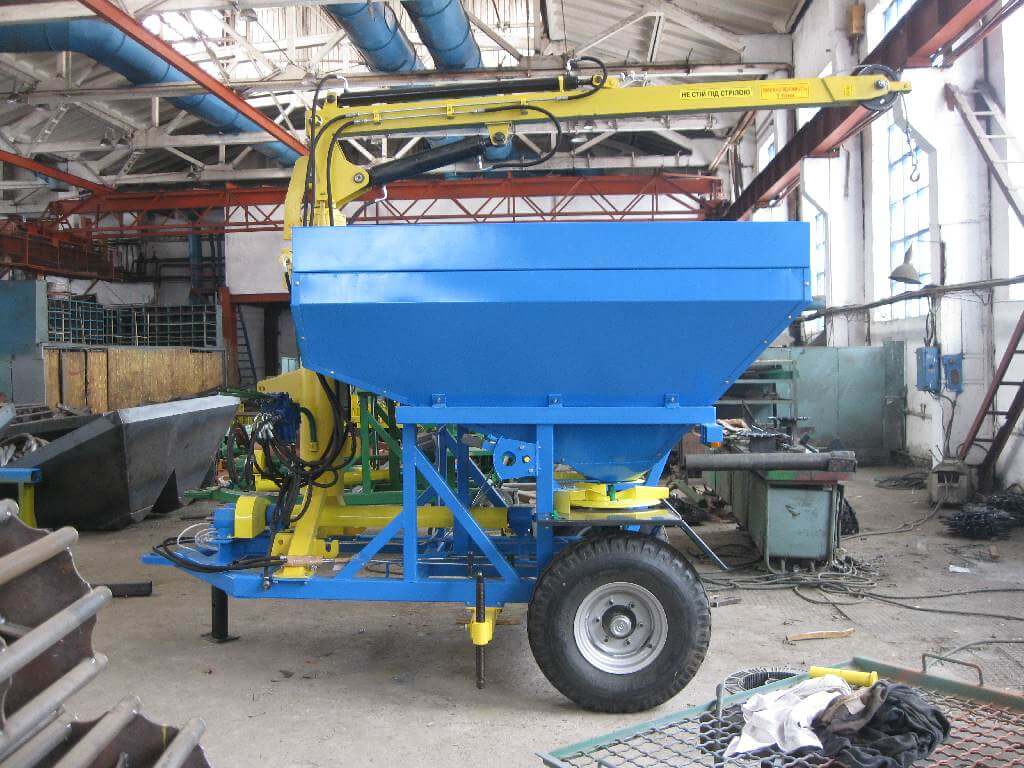

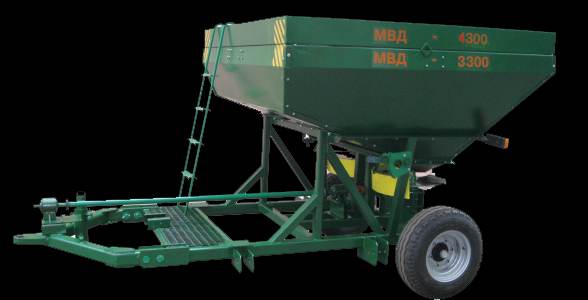

Разбрасыватели минеральных удобрений МВД-3,3; 4,3

( English)
Название Разбрасыватели минеральных удобрений МВД-3,3; 4,3
Категории Разбрасыватели минеральных удобрений,дорожных смесей,песка
Brand
Model
Год 0
Цены 0.00$, (0.00, 0.00)
Количество 0







Машина для внесения міндобривМВД-3,3 (причіпна)

3,3тнвантажопідйомність

18-32

МТЗ-80/82

Машина для внесения міндобривМВД-4,3 (причіпна)

4,3 тн - вантажопідйомність

18-32

МТЗ-80/82



Призначення і технічний опис

Машина призначена для поверхневого внесення добрив в гранульованому або кристалічному вигляді (підживлення), а також для сівби насіння сидератів і зернових на полях та садах зі схилом поверхні грунту не більше 80 в усіх грунтово-кліматичних зонах, за винятком районів гірського землеробства.
     Машина складається з таких основних вузлів: рами, одновісного шасі, бункера, живильника, дозуючих пристроїв, тукорозсіваючих апаратів, механізму управління дозуючими заслінками, приводу робочих органів, зворушувачів, решета, тенту, електро та гідросистеми. Рама — це зварна конструкція з труб, яка служить для встановлення і кріплення основних складальних одиниць. В основі рами розташований механізм приводу робочих органів, а в передній частині — причіпний пристрій. Рама машини встановлюється на одновісне шасі.Бункер пірамідальної форми – ємкість для добрив. На дні бункера розміщені випускні вікна і отвори для кріплення заслінок. Живильник призначений для безперервної подачі добрив із бункера на тукорозсіваючі апарати. Дозуючий пристрій з механізмом управління призначений для безступінчастого регулювання дози внесення добрив шляхом зміни розміру випускних вікон. Дозуючі заслінки розміщені під дном бункера і разом з дном бункера утворюють два регульованих випускних вікна. Механізм регулювання дозуючими заслінками складається з важеля, тяги та ручки. Механізм приводу робочих органів призначений для передачі крутного моменту від ВВП трактора до тукорозсіваючих дисків, а також для регулювання частоти обертання шляхом зміни передаточного співвідношення. Конструкцією машини передбачено чотири режими частоти обертання тукорозсіваючих дисків. Необхідні режими встановлюється за допомогою зміни частоти обертання ВВП трактора (540 об./хв. та 1000 об./хв.) та перестановкою зірочок на валу приводу (Z=22 або Z=17). Тукорозсіваючий апарат ? дводисковий, дволопатевий відцентрового типу, призначений для розсівання добрив по поверхні поля. Зворушувач забезпечує рівномірне надходження добрив на диски тукорозсіваючого апарату. Решето запобігає попаданню сторонніх предметів в бункер. Електросистема машини живиться від електросистеми трактора і забезпечує наступні світлові електрифіковані сигнали: габаритні вогні, стоп-сигнал, покажчики поворотів. До гідросистеми входять розривні муфти, рукави високого тиску, трубопроводи і гідроштовхач. Привід ручного управління гальмами (ручний, механічний) призначений для гальмування машини на стоянці. Сітка служить для захисту від непередбаченого дотикання до шнеків, які обертаються та запобігання попаданню сторонніх предметів в бункер.
